Описание
Цифровая окулярная камера для микроскоповToupCam SCMOS01300KPA разработана для применения в таких областях, как микроскопия, медицина, Machine Vision, научная и образовательная деятельности. Благодаря высокоскоростному интерфейсу USB 2.0 и высокой частоте кадров вся информация отображается на экране монитора в режиме реального времени, предоставляя пользователю ровное (без искажений) непрерывное изображение.

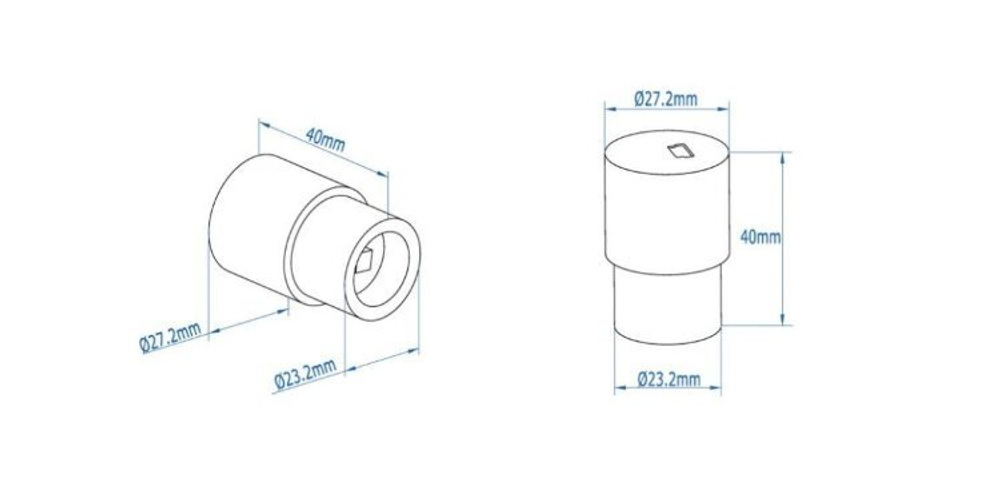

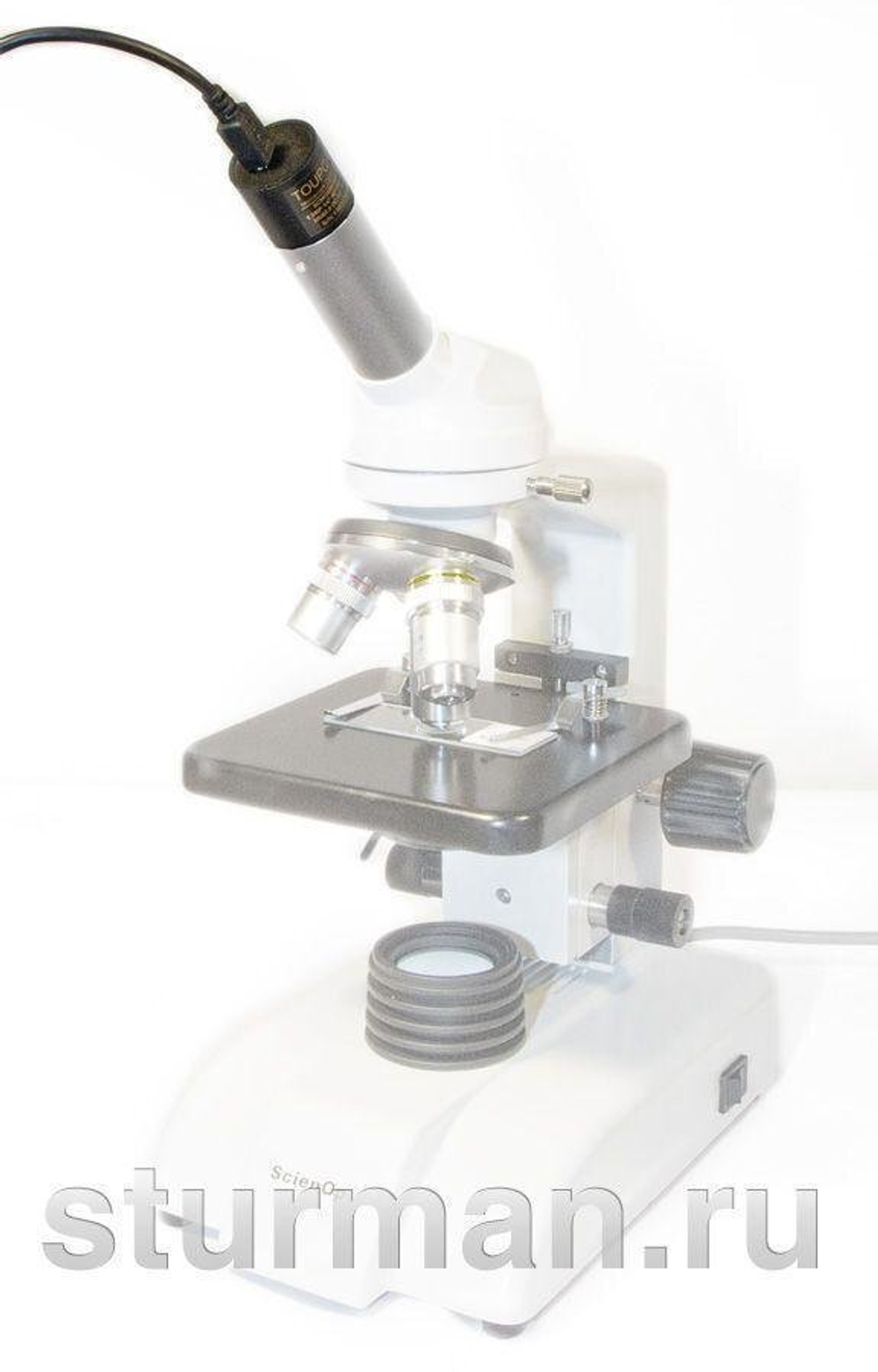

* Посадочный диаметр 23,2 мм. С помощью специальных переходников цифровую камеру можно установить на микроскоп с окулярами 30,0, 30,5 мм.
* Максимальное разрешение - 1280 x 1024 пикс
* Диагональ матрицы – 1 /3“ (4,60 мм x 3,70 мм, диагональ 5,9 мм)
* Размер пиксела- 3,6 х 3,6 мкм
* Интерфейс - usb 2. 0.
* Поддерживается ос windows 10
* Динамический диапазон – 71 дб, соотношение сигнал/шум – 44 дб
* Поле зрения примерно соответствует окуляру 32х
* Специально для применения в промышленных и научных областях компанией >touptek была разработана линейка цифровых окулярных камер scmos, характеризующихся высоким разрешением и высоким качеством цифровой обработки изображений в сочетании с компактными размерами и доступной ценой. Также камеры на основеcmos.

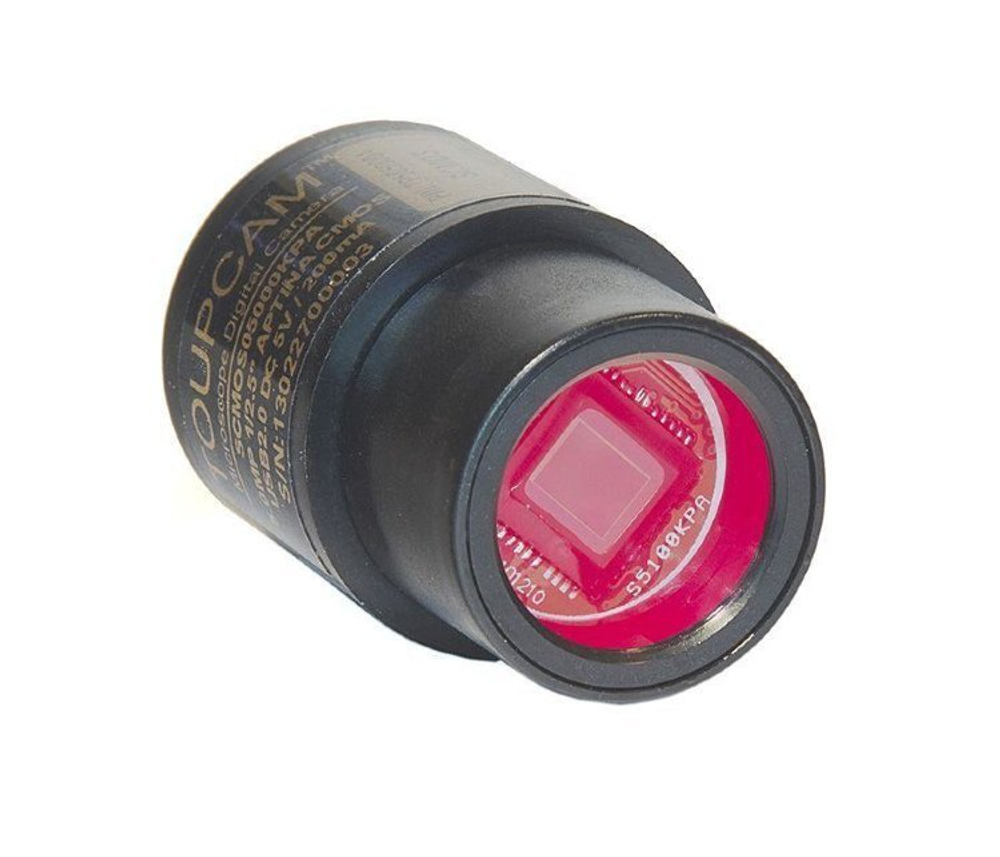

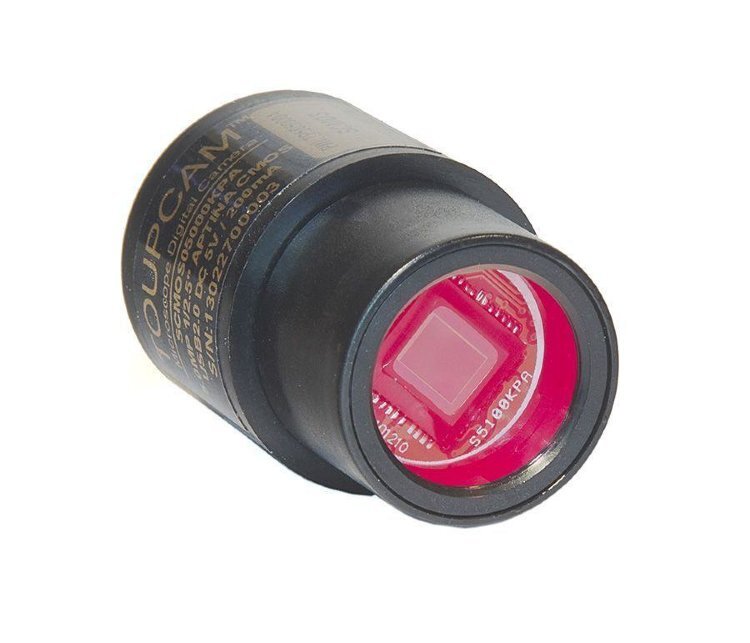

* Корпус цифровой окулярной камерыToupCam SCMOS01300KPA выполнен из сплавов алюминия и окрашен в чёрный цвет. Встроенный ir-cut фильтр отсекает всё инфракрасное излучение в диапазоне от 700 - 750 нм, уменьшая шумы и обеспечивая оптимальный баланс цвета. Поле зрения у всех камер scmos соответствует примерно окуляру 32x (поле измерялось на цифровом микроскопе levenhuk 50l ng).
* Устройство поддерживается большинством операционных систем (windows xp / vista / 7 / 8 /10 (32 & 64 bit), mac os, linux). Обмен данными междуtoupcam scmos01300kpa и пк осуществляется с помощью высокоскоростного интерфейса usb 2. 0, информация выводится на экран монитора в режиме реального времени (без использования дополнительного оборудования).

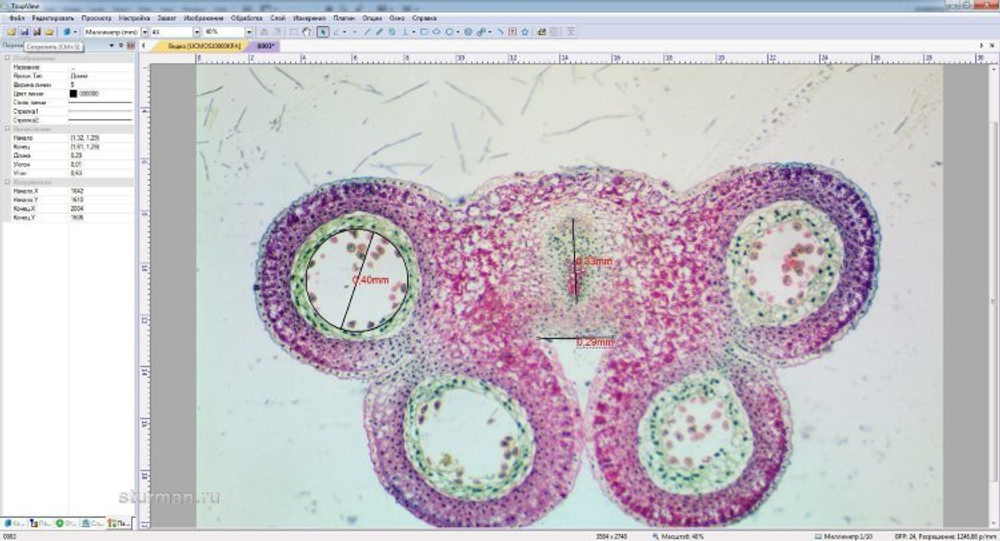

* Установленное фирменное программное обеспечение toupview позволяет получать, обрабатывать и сохранять фотографии объектов в большинстве форматов (bmp, tiff, jpg, pict, tft и другие), а также записывать видеофайлы в формате avi или mpeg. Выполняется поддержка программ для обмена текстовыми / видео сообщениями (skype и пр. ) в режиме реального времени.
* Для естественной цветопередачи изображения используются предустановки, автоматически корректирующие баланс белого и параметры экспозиции в процессе работы цифровой камеры. При необходимости можно вручную изменять такие параметры изображения как яркость, контраст и насыщенность цвета.
Бренд: ToupTek
Сигнал/Шум, dB: 44
Динамический Диапазон, dB: 71
Материал корпуса: алюминиевый сплав
Покрытие корпуса: лакокрасочное
Цвет: черный
Размер сенсора,'': 1/3
Чувствительность, (V/люкс*сек): 1
Max разрешение фото, МР: 1.3
Страна происхождения: Китай
Экспозиция, мс: 0.64 - 1035.62
Максимальная частота кадров, fps: 12.5
Гарантия производителя (лет): 1
Габариты (мм): 40 × 27 × 23
Габариты в упаковке, место 1 (мм): 145 × 95 × 60
Вес нетто (кг): 0.1
Вес брутто, место 1 (кг): 0.16
Артикул производителя: TP501300A
Основные ТТХ: SCMOS01300KPA
Сенсор: APTINA MT9M001 CMOS(Color)
Развертка: Прогрессивная
Максимальное разрешение: 1280 x 1025 (примерно 1,300,000 пикселей)
Размер сенсора (диагональ матрицы): 1/ 3” (4,60 мм x 3,70 мм, диагональ 5,9 мм)
Размер пиксела: 3,6 мкм х 3,6 мкм
Чувствительность: 1 v/люкс-сек (550нм)
Динамический диапазон: 71 дБ
АЦП: 12bit , 8bit R.G.B на ПК
Сигнал/Шум: 44 дБ
Спектральный диапазон: 380-650 нм (с инфракрасным фильтром)
Частота кадров: 7,5 кадр/с 1280 x 1024, 12,5 кадр/с 1024 х 768, 30 кадр/ и др.
Экспозиция: 0,64 – 1035,62 мс
API: Directshow, Twain
Поле зрения: соответствует ~ 32х
Температура: -10°…+50°
Влажность: 30-80%
Питание: 5В от USB порта
Поддерживаемые операционные системы: Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux
Требования к ПК: Core2 2.8GHz или выше Память более 2Гб USB2.0 Монитор более 17'' CD-ROM
Расчет поля зрения и разрешения камеры для микроскопов ToupCam SCMOS01300KPA
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam SCMOS01300KPA с размерами матрицы 4,6мм(H) x 3,7мм(V) и адаптером с увеличением 0,5x
F(H)≈4,6/(10*0,5)≈ 0,9мм
F(H)≈ 3,7/(10*0,5)≈ 0,7мм
Поле зрения камеры ToupCam SCMOS01300KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 0,9мм x 0,7мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 3,6/(10*0,5)=0,7 мкм/пиксель

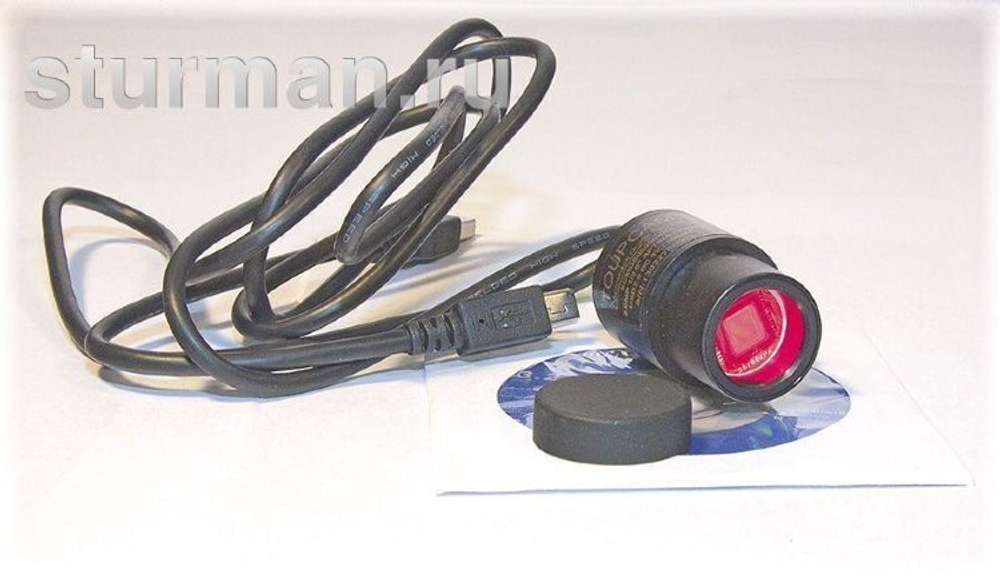

Комплект поставки:
Камера для микроскопов ToupCam SCMOS01300KPA
Кабель USB 2.0 длиной 1,8м
CD-диск с программным обеспечением ToupView и драйверами устройства
Руководство эксплуатации
Гарантийный талон
