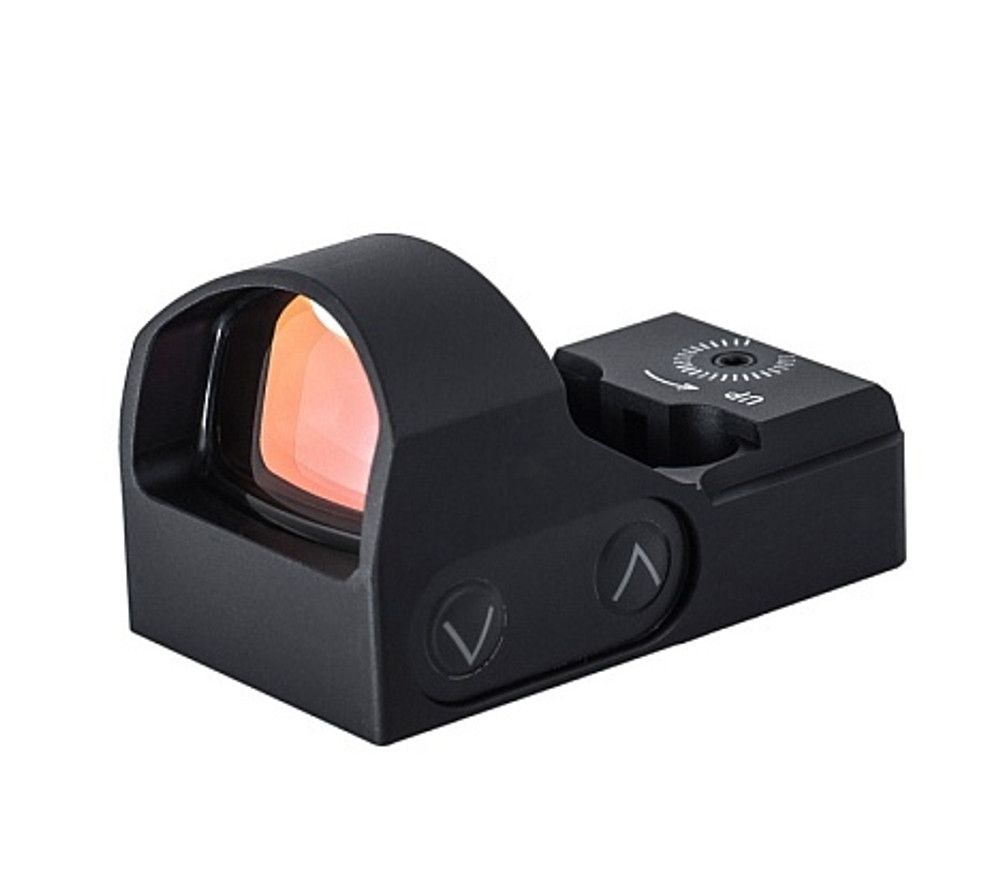

Коллиматор TS-XT4 mini открытого типа, c креплением на Weaver в комплекте, сменная яркость свечения марки (Япония).
Арт. TSQXT4.
Коллиматор получил новый блок управления подсветкой, включающий 10 градаций яркости. Регулировка осуществляется вручную с помощью кнопок со схематичным отображением стрелок "вверх" и "вниз", что означает увеличение или снижение яркости. Внимание: подсветка включается нажатием и удержанием стрелки "вверх". Нажатие и удержание стрелки "вниз" отключает подсветку.
XT-4, как и другие коллиматоры, не имеет фиксированного фокусного расстояния. Это значит, что он может устанавливаться на любое расстояние от глаза. Однако, при установке необходимо принимать во внимание безопасность глаз и лица стрелка. Это расстояние оценивается в 75 мм для большинства калибров.
Прицел имеет высококачественные оптические элементы японского производства. На линзы с рубиновым напылением дополнительно наносятся 27 слоев фирменного покрытия, что обеспечивает яркую и контрастную картинку в любых погодных условиях, даже при слабом освещении.
Особенности:
- Настоящее японское качество.
-
Особенностью конструкции является отсутствие необходимости пристреливать прицел после демонтажа/монтажа и замены батареи.
- Для замены батареи нет необходимости демонтировать прицел - достаточно выдвинуть батарейный лоток.
-
Подстройка яркости в зависимости от внешней освещенности - ручное переключение.
- Полная влагозащита.
- Линза объектива выполнена из стекла и имеет специальное 27-слойное покрытие, благодаря которому изображение марки не искажается при любых условиях освещения.
- Питание: 1 литиевая батарея типа CR2032 (3В).
Комплект поставки:
- Прицел коллиматорный.
- Защитная крышка, которая полностью закрывает прицел.
- Ключи для установки – 2 шт.
- Ключ регулировочный – 1 шт.
- Крепление типа Weaver/picatinny.
- Винт для установки – 2 шт.
- Батарейка CR2032 – 1 шт.
- Инструкция по установке прицела.
УСТАНОВКА И ЗАМЕНА БАТАРЕЙКИ Коллиматорные прицелы XT4 работают от литиевой батарейки СR2032. Данный элемент питания широко распространен и используется во многих электронно-бытовых приборах. Батарейки располагается в специальном выдвигающемся отсеке в боковой части прицела, что позволяет значительно упростить процедуру установки и замены батарейки. Разрешается производить замену батарейки в любой момент, рекомендуется не допускать ее полной разрядки или заменять батарейку не реже одного раза в год. Вставьте батарейку положением «+» вверх. Прицел XT4 оснащен фотодатчиком регулировки яркости, однако рекомендуется устанавливать переключатель в положение OFF, когда прицел не используется. Во время хранения прицела рекомендуется извлекать батарею. ПРИСТРЕЛКА ПРИЦЕЛА Рекомендуется пристрелку прицела производить в отведенном для этого месте. Закрепите оружие и выполните серию из двух или трёх выстрелов. Затем определите величину поправок, которые необходимо ввести, чтобы обеспечить попадание серии выстрелов в центр мишени. 1. Разблокировка механизма ввода поправок – прежде всего, необходимо разблокировать механизм ввода поправок. Для этого используйте маленький шестигранный ключ, поставляемый в комплекте. При помощи ключа поверните винт с маркировкой LOCK на задней части прицела против часовой стрелки на три полных оборота. 2. Ввод вертикальных (E) и горизонтальных (W) поправок – После разблокировки механизма ввода поправок поверните винт (Е) при помощи маленького шестигранного ключа, поставляемого в комплекте. Каждое деление на регулировочном винте равно 1 МОА (угловой минуте). При вводе каждой поправки на 1 МОА вы услышите и почувствуете щелчок. Данная функция позволяет быстро и точно выполнить ввод поправок на прицеле. 1 МОА соответствует поправке на 1 дюйм на 100 ярдов (2,9 см на 100 м). При вводе поправок для пистолета, пристрелянного с расстояния 20 ярдов (18,28 м), следует действовать соответствующим образом. Для расстояния в 20 ярдов (18,28 м) каждое деление на механизме ввода поправок соответствует 1/5 дюйма (0,51 см) 3. После введения необходимых поправок заблокируйте механизм ввода поправок. Произведите еще одну серию из трех выстрелов с пристрелянного расстояния. При необходимости дальнейшего ввода поправок повторите указанные операции.
ХАРАКТЕРИСТИКИ:
Тип коллиматора: Открытый. Кратность увеличения: 1х. Диаметр объектива (размер линзы), мм: 24х15 мм. Прицельная марка: Точка. Размер прицельной марки: 4 М.О.А. Степень яркости прицельной марки: 10.
Поле зрения на 100м, м.: 12 м. Размеры (Д хШхВ): 47 х 27 х 27 мм. Масса, гр.: 35 - с батарейкой, 65 – с кронштейном, 150 – в коробке. Отстройка параллакса: Заводская на 50 м. Элемент питания: CR2032 3В. Тип крепления: Weaver/Picatinny rail.
