Описание
Камера для микроскопаToupCam Xcam0720P-H HDMI предназначена для обработки визуальной информации, полученной в ходе изучения (исследования) объекта. Все данные могут передаваться на экран монитора ПК или непосредственно на экран телевизора. Целевое назначение – промышленное использование, машинное зрение, образование и медицинский анализ.
* Максимальное разрешение - 1280x720 пикс
* Диагональ матрицы – 1 /2,5“ (5,70 мм x 4,28 мм, диагональ 7,13 мм)
* Размер пикселя - 2,2х2,2 мкм
* Динамический диапазон – 70,1 дб, соотношение сигнал/шум – 38,1 дб
* Поле зрения примерно соответствует окуляру 16х

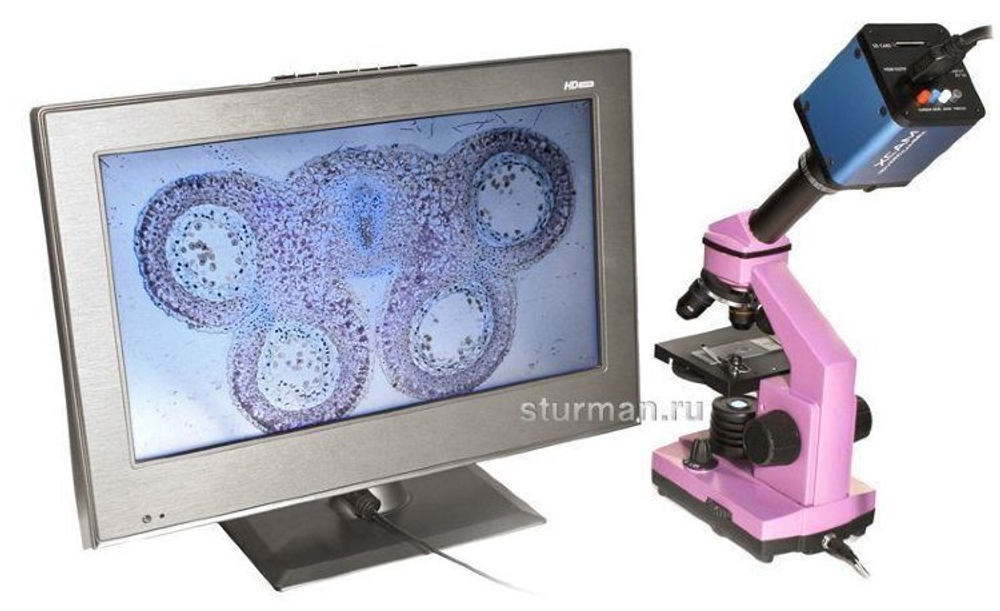

* Серия камер xcam – это камеры с vga или hdmi (high definition multimedia interface) интерфейсом, которые обеспечивают потоковую передачу данных непосредственно на экран монитора или телевизора высокой четкости
* Камера для микроскопов toupcam xcam0720p-h hdmi оснащена высококачественной матрицей (максимальное разрешение видео 1280 х 720 точек, размер пикселя 2,2 мкм х 2,2 мкм) и одним из самых мощных цифровых сигнальных процессоров из серии ti davinci. Это обеспечивает высокую скорость при стандарте 720p (стандарт с прогрессивной (построчной) развёрткой) с частотой до 30 кадров в секунду, превосходную передачу цвета и высокое качество изображения.

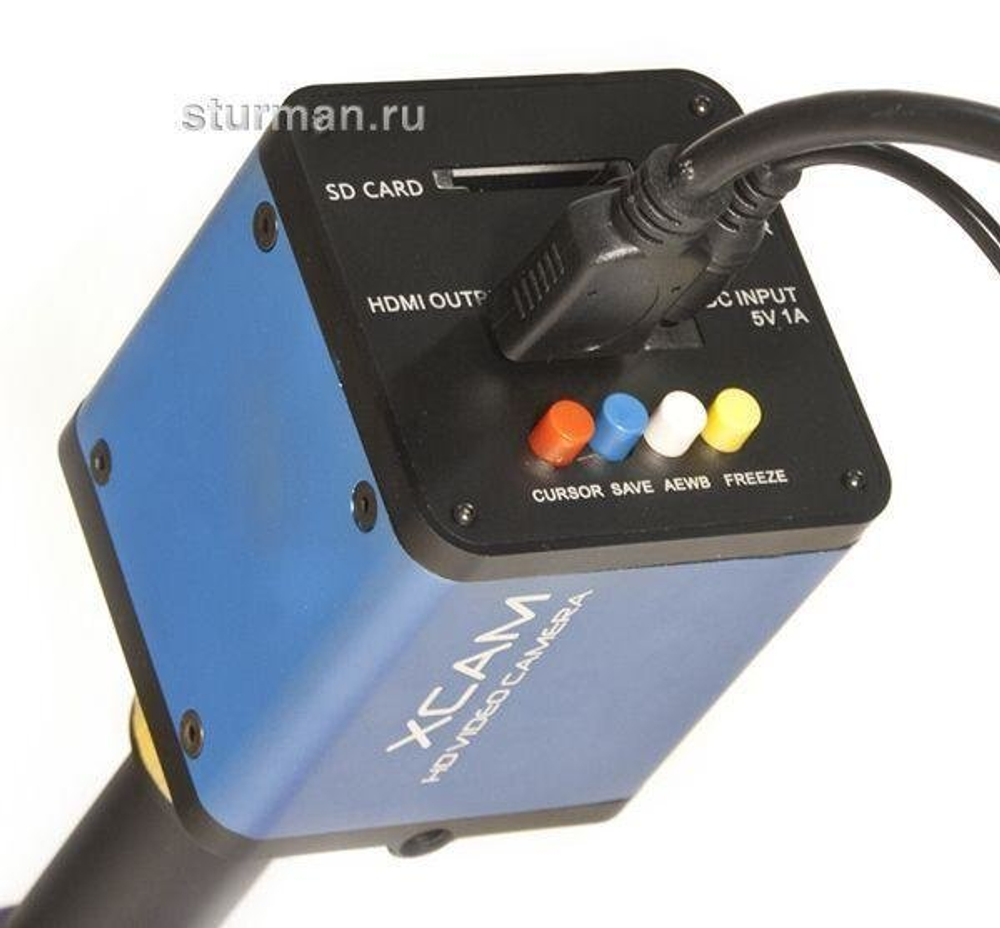

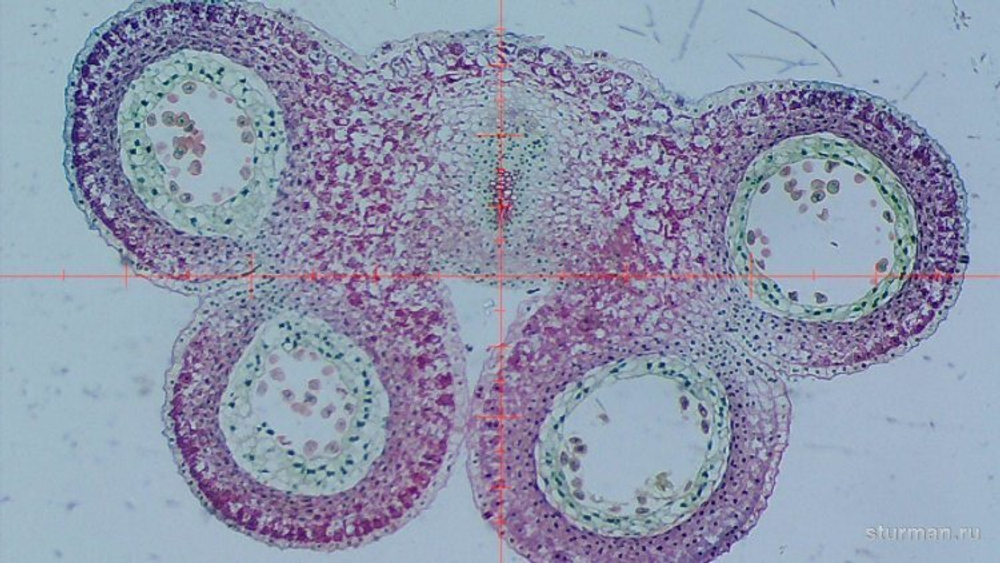

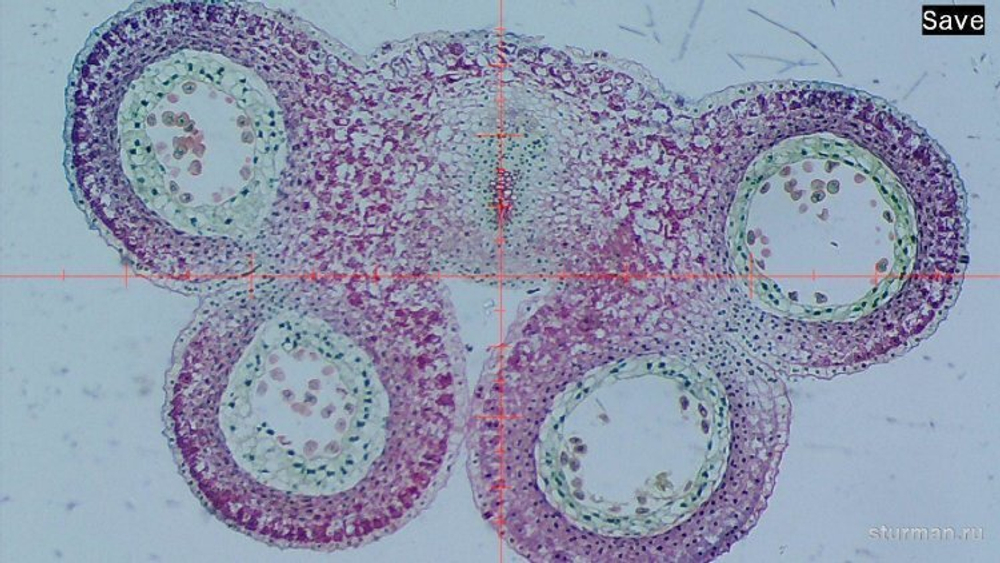

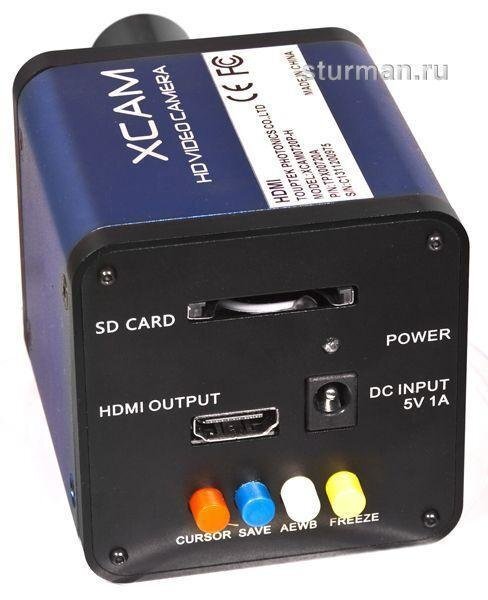

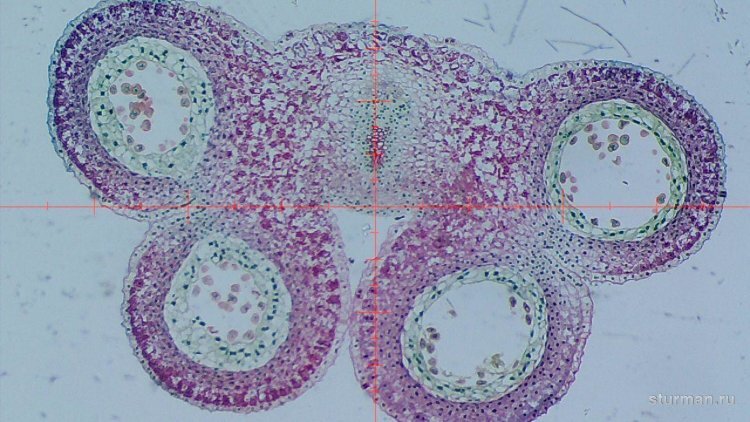

* Экранное меню выводится на экран с помощью нажатия кнопки cursor (на экране сразу же отображается масштабная шкала, двойные вертикальная и горизонтальная линии, перекрёстная линия). С помощью других функциональных кнопок пользователь может установить автоматическую настройку баланса белого и параметров экспозиции, получить фото и видеоизображение объекта с возможностью сохранения данных на sd-карту (камера оснащена разъемом для установки карты памяти).

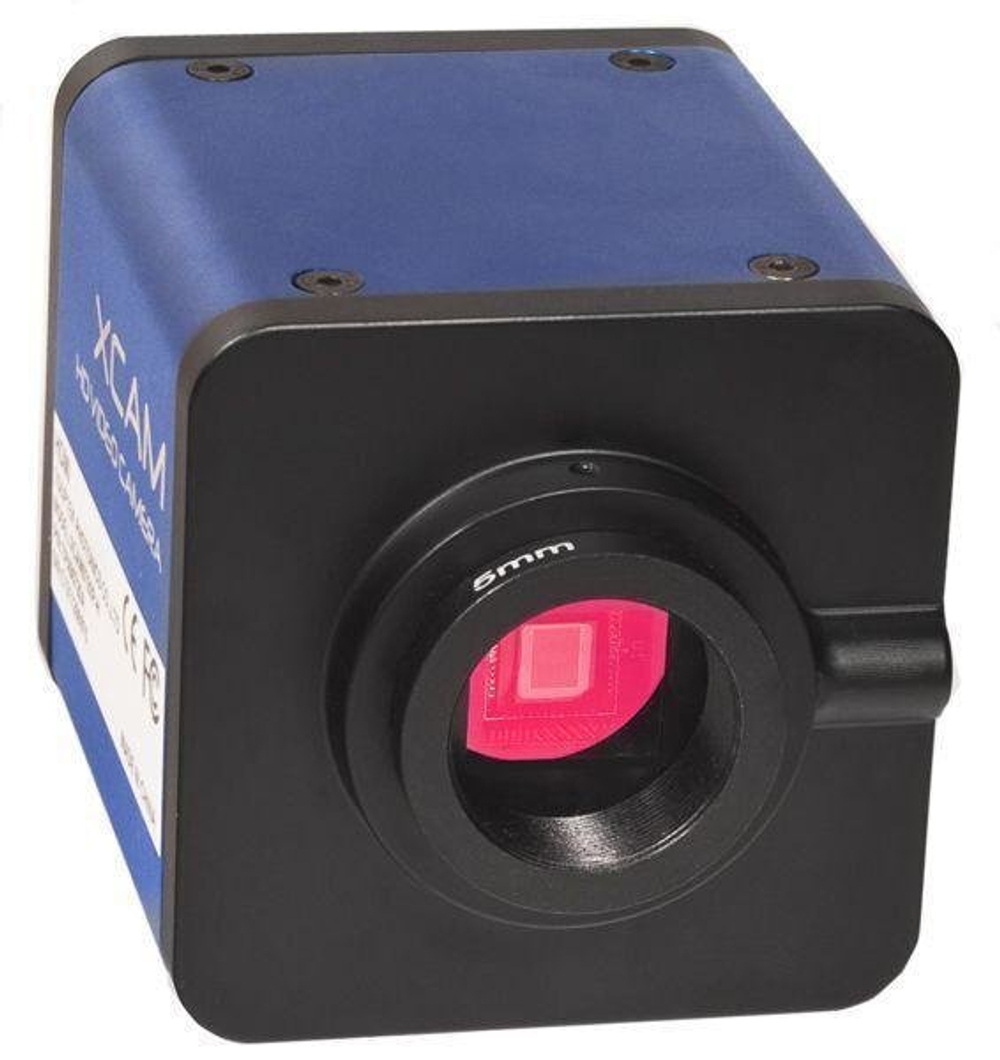

* Корпус камерыToupCam Xcam0720P-H HDMI выполнен из алюминиевых сплавов, окрашен в голубой цвет. Встроенный ir-cut (инфракрасный) фильтр отсекает всё инфракрасное излучение от 700 - 750 нм, обеспечивая оптимальный цветовой баланс изображения.

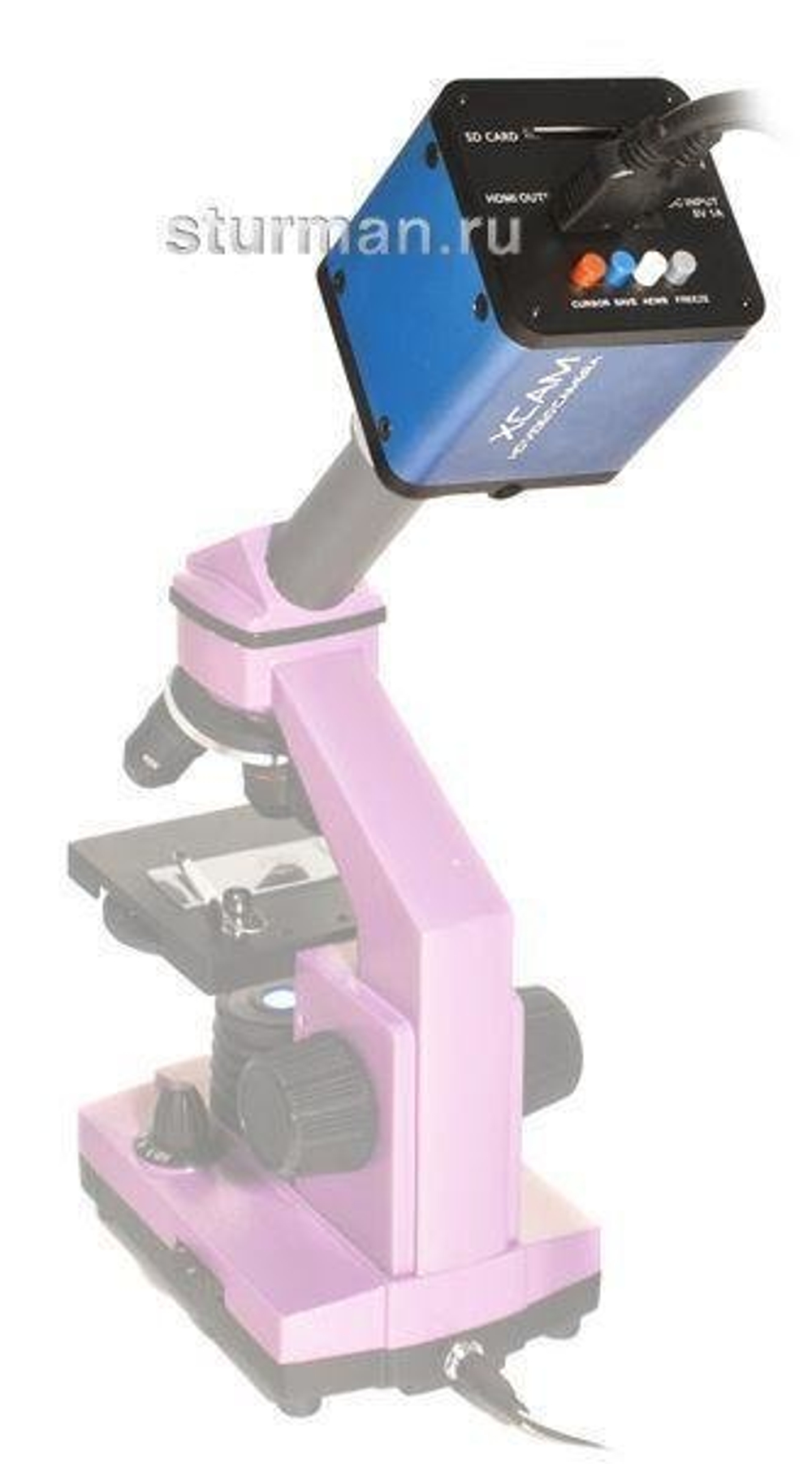

* С помощью специальных переходников цифровую камеру можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм и 30,5 мм
* Комплект поставки цифровой камеры для микроскопа toupcam xcam0720p-h hdmi
* Камера для микроскоповtoupcam xcam0720p-h hdmi поставляется в комплекте с блоком питания 12в 1а с переходником на евророзетку, руководством пользователя. Все дополнительные аксессуары, в том числе переходники c с-mount на 23,2 мм, 30,0 мм и 30,5 мм, вы можете заказать и приобрести в нашем интернет-магазине.
Бренд: ToupTek
Сигнал/Шум, dB: 38.1
Динамический Диапазон, dB: 70.1
Материал корпуса: алюминиевый сплав
Покрытие корпуса: лакокрасочное
Цвет: черный
Размер сенсора,'': 1/2.5
Чувствительность, (V/люкс*сек): 1.4
Max разрешение фото, МР: 5.0
Страна происхождения: Китай
Экспозиция, мс: 0.21 - 33000
Максимальная частота кадров, fps: 30
Гарантия производителя (лет): 1
Габариты в упаковке, место 1 (мм): 105 × 105 × 80
Габариты в упаковке, место 2 (мм): 105 × 105 × 60
Вес нетто (кг): 0.47
Вес брутто, место 1 (кг): 0.41
Вес брутто, место 2 (кг): 0.19
Артикул производителя: TPX00720A
Основные ТТХ: ToupCam Xcam0720P-H HDMI
Сенсор: Micron MT9P0.31 CMOS (Color)
Развертка: Прогрессивный
Максимальное разрешение: 1280 х 720
Размер сенсора (диагональ матрицы): 1/ 2,5” (5,70 мм x 4,28 мм, диагональ 7,13 мм)
Размер пиксела: 2,2 мкм х 2,2 мкм
Чувствительность: 1,4 v/люкс-сек (550нм)
Динамический диапазон: 70,1 дБ
Сигнал/Шум: 38,1 дБ
Спектральный диапазон: 380-650 нм (с инфракрасным фильтром)
Частота кадров: 30 кадр/с @ 1280х720
Бининг: 1 x 1
Экспозиция: 0,21 – 33 мс
Поле зрения: соответствует примерно 16х
Температура: -10°…+50°
Влажность: 30-80%
Питание: 12В 1А
Вес: 0,47 кг
Расчет поля зрения и разрешения камеры для микроскопов ToupCam Xcam0720P-H HDMI
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam Xcam0720P-H HDMI с размерами матрицы 5,7 мм (H) x 4,28 мм (V) и адаптером с увеличением 0,5x
F(H)≈5,7/(10*0,5)≈ 1,1 мм
F(H)≈ 4,28/(10*0,5)≈ 0,9 мм
Поле зрения камеры ToupCam Xcam0720P-H HDMI с адаптером 0,5x и с микроскопом с объективом 10x составляет 1,1мм x 0,9мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 2,2/(10*0,5)=0,4 мкм/пиксель
* Максимальное разрешение - 1280x720 пикс
* Диагональ матрицы – 1 /2,5“ (5,70 мм x 4,28 мм, диагональ 7,13 мм)
* Размер пикселя - 2,2х2,2 мкм
* Динамический диапазон – 70,1 дб, соотношение сигнал/шум – 38,1 дб
* Поле зрения примерно соответствует окуляру 16х
* Серия камер xcam – это камеры с vga или hdmi (high definition multimedia interface) интерфейсом, которые обеспечивают потоковую передачу данных непосредственно на экран монитора или телевизора высокой четкости
* Камера для микроскопов toupcam xcam0720p-h hdmi оснащена высококачественной матрицей (максимальное разрешение видео 1280 х 720 точек, размер пикселя 2,2 мкм х 2,2 мкм) и одним из самых мощных цифровых сигнальных процессоров из серии ti davinci. Это обеспечивает высокую скорость при стандарте 720p (стандарт с прогрессивной (построчной) развёрткой) с частотой до 30 кадров в секунду, превосходную передачу цвета и высокое качество изображения.
* Экранное меню выводится на экран с помощью нажатия кнопки cursor (на экране сразу же отображается масштабная шкала, двойные вертикальная и горизонтальная линии, перекрёстная линия). С помощью других функциональных кнопок пользователь может установить автоматическую настройку баланса белого и параметров экспозиции, получить фото и видеоизображение объекта с возможностью сохранения данных на sd-карту (камера оснащена разъемом для установки карты памяти).
* Корпус камерыToupCam Xcam0720P-H HDMI выполнен из алюминиевых сплавов, окрашен в голубой цвет. Встроенный ir-cut (инфракрасный) фильтр отсекает всё инфракрасное излучение от 700 - 750 нм, обеспечивая оптимальный цветовой баланс изображения.
* С помощью специальных переходников цифровую камеру можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм и 30,5 мм
* Комплект поставки цифровой камеры для микроскопа toupcam xcam0720p-h hdmi
* Камера для микроскоповtoupcam xcam0720p-h hdmi поставляется в комплекте с блоком питания 12в 1а с переходником на евророзетку, руководством пользователя. Все дополнительные аксессуары, в том числе переходники c с-mount на 23,2 мм, 30,0 мм и 30,5 мм, вы можете заказать и приобрести в нашем интернет-магазине.
Бренд: ToupTek
Сигнал/Шум, dB: 38.1
Динамический Диапазон, dB: 70.1
Материал корпуса: алюминиевый сплав
Покрытие корпуса: лакокрасочное
Цвет: черный
Размер сенсора,'': 1/2.5
Чувствительность, (V/люкс*сек): 1.4
Max разрешение фото, МР: 5.0
Страна происхождения: Китай
Экспозиция, мс: 0.21 - 33000
Максимальная частота кадров, fps: 30
Гарантия производителя (лет): 1
Габариты в упаковке, место 1 (мм): 105 × 105 × 80
Габариты в упаковке, место 2 (мм): 105 × 105 × 60
Вес нетто (кг): 0.47
Вес брутто, место 1 (кг): 0.41
Вес брутто, место 2 (кг): 0.19
Артикул производителя: TPX00720A
Основные ТТХ: ToupCam Xcam0720P-H HDMI
Сенсор: Micron MT9P0.31 CMOS (Color)
Развертка: Прогрессивный
Максимальное разрешение: 1280 х 720
Размер сенсора (диагональ матрицы): 1/ 2,5” (5,70 мм x 4,28 мм, диагональ 7,13 мм)
Размер пиксела: 2,2 мкм х 2,2 мкм
Чувствительность: 1,4 v/люкс-сек (550нм)
Динамический диапазон: 70,1 дБ
Сигнал/Шум: 38,1 дБ
Спектральный диапазон: 380-650 нм (с инфракрасным фильтром)
Частота кадров: 30 кадр/с @ 1280х720
Бининг: 1 x 1
Экспозиция: 0,21 – 33 мс
Поле зрения: соответствует примерно 16х
Температура: -10°…+50°
Влажность: 30-80%
Питание: 12В 1А
Вес: 0,47 кг
Расчет поля зрения и разрешения камеры для микроскопов ToupCam Xcam0720P-H HDMI
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam Xcam0720P-H HDMI с размерами матрицы 5,7 мм (H) x 4,28 мм (V) и адаптером с увеличением 0,5x
F(H)≈5,7/(10*0,5)≈ 1,1 мм
F(H)≈ 4,28/(10*0,5)≈ 0,9 мм
Поле зрения камеры ToupCam Xcam0720P-H HDMI с адаптером 0,5x и с микроскопом с объективом 10x составляет 1,1мм x 0,9мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 2,2/(10*0,5)=0,4 мкм/пиксель
